小型十字轴万向联轴器安装及选用

小型十字轴式万向联轴器利用其结构的特点，使两轴不在同一轴线，存在轴线夹角β的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。小型万向联轴器的****特点是具有较大的角向补偿能力，结构紧凑，传动效率高。
WS型，WSD型十字轴式万向联轴器是小转矩的万向联轴器，主要用于传递运动，适用于两不同轴线的联接，回转直径D=16-75mm，传递公称转矩Tn=11.2-1120N.m，轴线夹角β≤45。一般用于精密机械和控制机构。例如：医疗器械，食品机械，印刷机械，机床等。
要保证旋转运动的等角速和主、从动轴之间保持同步转动，应选用双万向联轴器活两个单万向联轴器组合在一起使用。

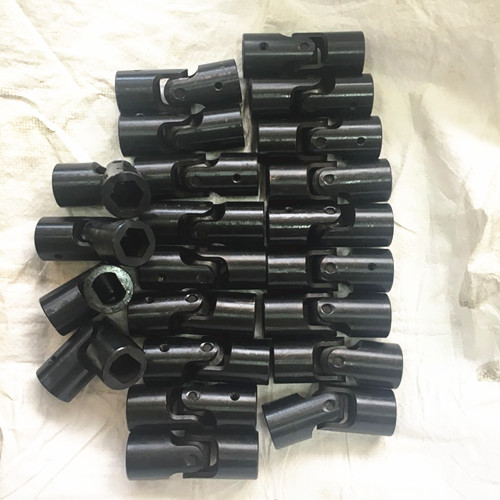

WSD/WS型小型十字轴万向联轴器适用于联接同一平面上两轴线夹角β≤45度的传动场合，传递公称转矩11.2-1120N.m。成品孔公差H7，可根据要求开键槽，六角孔和四方孔。允许两轴间夹间在限定范围内随工作需要而变动。
小型十字轴万向联轴器安装及选用
要保证旋转运动的等角和主从动轴之间保持同步转动，应选用十字轴万向联轴器活两个单十字轴万向联轴器组合在一起，并满足以下三个条件：
A、中间轴与主从动轴间的夹角相等。
B、中间轴两端叉头的对称面在同一平面内。
C、中间轴与主动轴三轴线在同一平面内。
安装单十字轴万向联轴器时，主从动端角速度不等，主从动轴之间不能保持同步转动，其不同步性随着夹角β而变化。
